干线放大器,简称干放,是在功率变低而不能满足覆盖要求时的信号放大设备。当信号源设备功率难以达到覆盖要求时,该设备可以放大信号源(一般是微蜂窝)的功率,以覆盖更多的区域。干线放大器主要用于无源室内分布系统中补偿由于信号传输和分配而引起的功率衰耗。有效避免室内覆盖系统中由于多级放大,噪声电平累积而引起的通话质量差的问题。
性能及特点:
1、采用先进的滤波技术,带外抑制度高电磁兼容优化设计,低噪声、低杂散带内波动小采用ALC技术,输出电平连续可调,自动稳幅。
2、采用先进的散热技术,机器运行后无噪声污染,设备可20W或以下功率中长时间持续稳定档工作。
3、重量轻,体积小 优化的安装设计,工程安装简单方便。
性能及特点:
1、采用先进的滤波技术,带外抑制度高电磁兼容优化设计,低噪声、低杂散带内波动小采用ALC技术,输出电平连续可调,自动稳幅。
2、采用先进的散热技术,机器运行后无噪声污染,设备可20W或以下功率中长时间持续稳定档工作。
3、重量轻,体积小 优化的安装设计,工程安装简单方便。

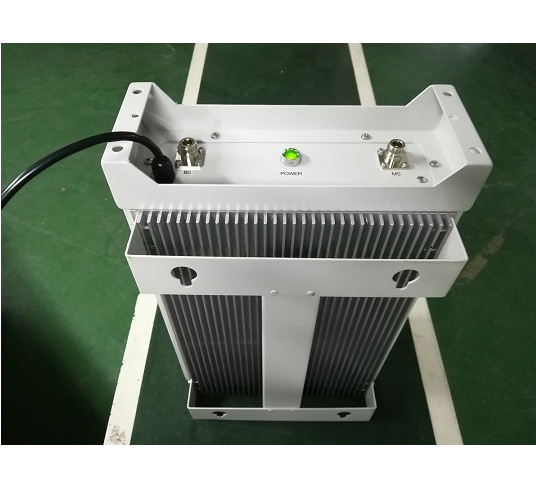

畅博400兆10W干线放大器 CB-FDQ-400-10 技术规格:
测试项目 | 指标要求 | |||
下行(TX) | 上行(RX) | |||
频率范围 | 350-370/400-430MHz/440-470频率定制 | |||
型号 | CB-FDQ-XXX(频率) | |||
上下行频率间隔 | 350/400/450MHz上下行间隔10MHz | |||
最大输出功率 | 40±1dBm | 10±1dBm | ||
最大输入功率(不损毁) | 20 dBm | -30 dBm | ||
增益 | 48dB±3dB | 45dB±3dB | ||
带内波动 | ≤2dB | ≤3dB | ||
电压驻波比 | ≤1.5 | ≤1.5 | ||
时延 | ≤1.5μs | ≤1.5μs | ||
杂散发射 | 工作频带内 | ≤-30dBm/30kHz | ||
工作频带外 | 9KHz-1GHz:-36dBm/100kHz | |||
1GHz-12.75GHz:-30dBm/1MHz | ||||
互调衰减 | 工作频带内 | ≤-40dBc/30kHz | ≤-55dBc/30kHz | |
工作频带外(偏离工作频带2.5MHz之外) |
9kHz-1GHz(含1GHz):-36dBm/30kHz 1GHz-12.75GHz:-30dBm/30kHz |
|||
带外抑制 | 每频段 | 工作频带边缘±5MHz:≥70dBc | ||
工作频带边缘±10MHz:≥70dBc | ||||
尺寸 | 430×320×180mm |
我司设有专业的售后检修部,您有畅博400兆10W干线放大器 CB-FDQ-400-10的售后问题可加QQ:460611498或拨打13501275799沟通。
